本站訊：隨著石油資源的不斷消耗和環(huán)境問題日益引發(fā)廣泛關(guān)注，聚乳酸成為最廣泛研究的生物基和可生物降解的熱塑性塑料之一。然而，聚乳酸分子量相對較低、分子鏈纏結(jié)較少，導(dǎo)致熔體強度較低，難以制備先進的生物基和可生物降解泡沫塑料以取代石油基聚合物泡沫塑料。

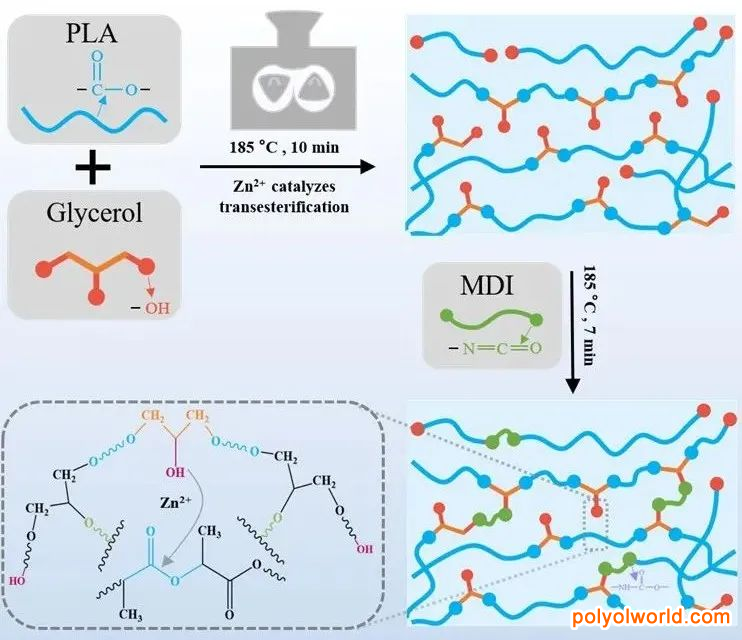

四川大學(xué)楊鳴波教授課題組提出了一種新的提高聚乳酸熔體強度的方法，將商業(yè)聚乳酸在加工過程中通過簡單的兩步反應(yīng)過程轉(zhuǎn)化為PLA vitrimers。以醋酸鋅為催化劑，通過酯交換反應(yīng)首先將甘油引入聚乳酸中，得到長鏈聚乳酸/甘油共聚酯，然后與MDI進行交聯(lián)，得到含有動態(tài)交聯(lián)網(wǎng)絡(luò)的PLA vitrimers。在拉伸流動條件下，形成的交聯(lián)網(wǎng)絡(luò)能顯著提高PLA的熔體強度，促進應(yīng)變硬化。高溫下網(wǎng)絡(luò)拓?fù)浣Y(jié)構(gòu)的重排使得PLA vitrimers可以通過擠出和壓制進行加工，仍然保持了其熱塑性加工的能力。高的熔體強度與網(wǎng)絡(luò)拓?fù)浣Y(jié)構(gòu)的重排相結(jié)合使得凝膠含量為51.8%的PLA vitrimers可以通過超臨界二氧化碳發(fā)泡技術(shù)得到膨脹倍率高達(dá)49.2，泡孔形態(tài)均勻的微孔泡沫。本工作為提高聚乳酸的熔體強度提供了一種具有放大可能性的新途徑。
